A.データ行列10 x 10は最小のECC 200データ行列シンボルであり、非常に少量のデータを符号化するための10 x 10メッシュからなる。

DataMatrixは、敷地面積が最小（通常は約1 mm）であるため、10 x 10航空宇宙、電子、医療機器などの業界に広く応用されており、これらの業界の標識空間は極めて限られている。

しかし、このコンパクトなサイズには厳しい制限がある。データ行列10 x 10マーカーとスキャン条件を正確に制御する必要がある文字はいくつかしか保存できません。

このガイドでは、サイズ、容量の制限、および現実のアプリケーションで正しい選択をするタイミングについて説明します。

DataMatrix 10 x 10とは？（定義と実際的意義）

データ行列10 x 10は、次の部分からなる2次元バーコードです。10行x 10列（100モジュール）ECC 200規格による。

100個のモジュールで構成されていますが、構造パターンと誤り訂正のために予約されているスペースの大部分があります。これは実際のデータのために最小の空間を残しているだけで、これは基本的に実践における記号の使用方法を定義している。

言い換えれば10 x 10フォーマットの存在は柔軟性のためではなく、極端な空間制限.

DataMatrix 10 x 10容量制限（実際にエンコードできるもの）

最も重要な制約はデータ容量であり、多くの実装に失敗している点でもあります。

シンボルには100個のモジュールが含まれていますが、実際のデータに使用できるのはほんの一部です。残りの部分は次のように保持されます。

•ファインダーパターン（L字枠）

•シーケンスモード

•誤り訂正（リード-ソロモン、約25%）

そのため、使用可能なペイロードは非常に限られています。

実際の容量制限：

ECC 200の仕様による10 x 10DataMatrix Yes：

•数字：6桁

•英数字：3文字

•バイナリ：1バイト

主な見解：

A.10 x 10DataMatrixは「小さくて柔軟」ではありません厳しい制限。追加の文字でもシンボルの拡張を強制します。

たとえば、「1234567」をエンコードしようとすると自動的に生成されます12 x 12シンボルあ、いや10 x 10.

DataMatrix 10 x 10の物理サイズ（モジュールサイズとサイレント）

データを定義した後、次の制約は物理サイズです。

最終寸法は、Xサイズ（モジュールサイズ）。高精度マーキングシステムでは、これは0.1 mmまで低くすることができます。

典型的な物理寸法：

•行列サイズ：モジュールサイズ（Xサイズ）によって決定され、固定されていない

•静かな場所：側面あたり少なくとも1つのモジュール幅

•必要な総スペース：モジュールのサイズに応じて、サイレント領域を含む

例えば、0.25 mmのモジュールサイズ10 x 10DataMatrixは約2.5 mmx 2.5 mm（静かな場所を除く）で、静かな場所を含めるとさらに大きくなります。

多くのマーカー失敗は符号化エラーによるものではなく、シンボル周辺の安静領域不足やコントラスト差によるものである。

データ行列サイズ比較（10 x 10と大きい符号）

かどうかを決める10 x 10適切な場合は、次の寸法レベルと比較すると便利です。

実用的な規則：もしあなたのデータが少し複雑であれば、10 x 10は通常正しい選択ではありません。

DataMatrix 10 x 10を使用する場合（実際の産業用途）

その限界のため、この記号は非常に特定のシーンでのみ使用されます。

PCBとマイクロエレクトロニクス

PCB製造では、利用可能なマーキングスペースが非常に限られています。慣れるために10 x 10記号、メーカーは常に圧縮データフォーマット（例えばbase−36符号化）。

2.医療機器とインプラント

手術道具は繰り返しの消毒サイクルに耐えなければならない。ラベルの分解が速いので、永続的なマークアップが必要です。

A.10 x 10DataMatrixによるトレーサビリティの許可可用性や構造的整合性に影響しない.

3.航空宇宙と精密部品

航空宇宙分野では、小さな部品でも遡及可能でなければならない。ただし、タグは部品を弱めてはいけません。

これは超小文字のために完璧な用例を作った。

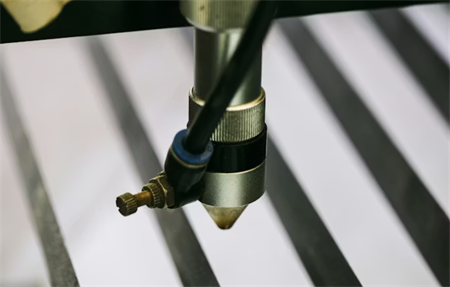

直接部品タグ（DPM）：10 x 10を使用する理由

ほとんどの実際の状況では、DataMatrix10 x 10用いて直接部品マーク（DPM）.

ラベルを印刷するのではなく、コードを直接適用するには、次の方法を使用します。

•レーザーマーキング

•スポットブラスト処理

•化学エッチング

利点は耐久性です。トレードオフ可読性はより制御しにくくなる。

可読性の課題（解決方法）

この規模では、コードを生成することは最も難しい部分ではありません--それを確実に読む。

よくある質問は次のとおりです。

•金属表面反射

•マーキング後のコントラストが低い

•モジュールの定義が不足している

業界向けソリューション：

•産業用ビジョン（非消費者スキャナ）

•D反射を減らす照明もあります

•レーザーパラメータを最適化し、高コントラストを実現

これらは通常ISO DPM品質基準に基づいて検証される。

DataMatrix 10 x 10を正しく生成する方法

正常に生成するには10 x 10記号:

1.データを最小限に保つ（6桁以下の数字を推奨）

2.ECC 200互換符号化ソフトウェアの使用

3.マークアップ前のシンボルサイズの検証

4.実際の条件下で可読性をテストする

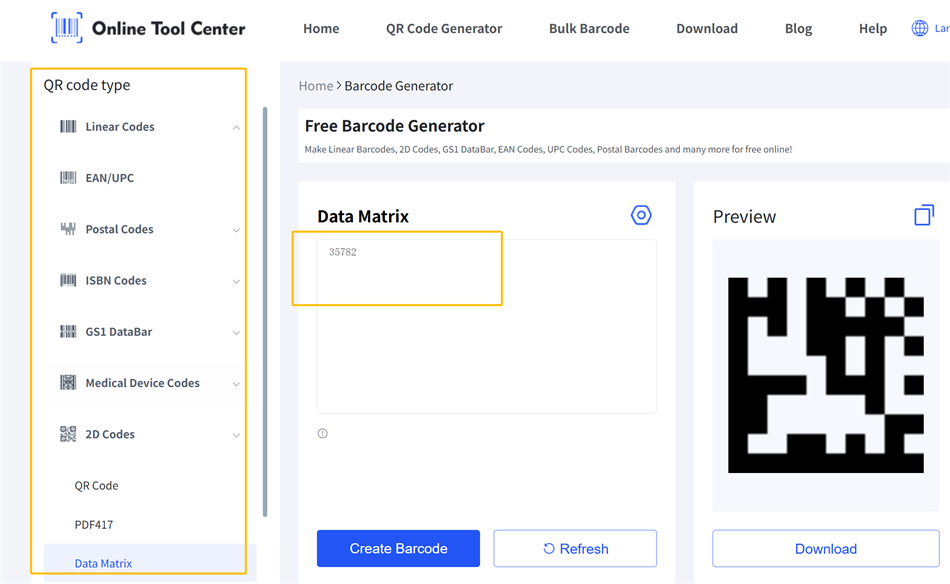

実践の中には、たくさんの無料オンライン2次元バーコード生成器DataMatrix 10 x 10をすばやく作成できます。このプロセスは通常簡単です。データを入力するだけで、ツールは自動的にシンボルを生成します。

重要な規則：もしあなたのデータが自然に制限に合致しなければ、それを強制するのではなく、より大きな記号を使用します。

結論：10 x 10が正しい選択である場合

DataMatrix10 x 10汎用バーコードではなく、極端な空間制限を解決するソリューションです。

適切に使用されている場合は、最小のコンポーネントをトレーサビリティすることができます。適切に使用しないと、通常はコードが読み取り不能になります。

最終的に、成功はシンボルを生成するのではなく、その限界を中心にマーカーとスキャンプロセス全体を設計することにかかっている。

DataMatrix 10 x 10に関するよくある質問

Q 1：最小のDataMatrixサイズはいくらですか？

最も小さい常用ECC 200のデータ行列サイズは10 x 10.

Q 2：1つのデータベースにどれだけのデータを格納できるか10 x 10DataMatrixストア？

最大6文字または3文字の英数字。

Q 3：スマホはスキャンできますか10 x 10コード？

一部のスマートフォンではDataMatrixコードをスキャンすることができますが、10 x 10記号、特にDPMまたは低コントラスト条件下では、走査信頼性に限界があることが多い。
